智能雾桩系统

一、中本信AI智能云雾--新型喷雾抑尘降霾系统简介

中本信AI智能云雾装置,能够产生直径约在1—150微米的水雾颗粒,对悬浮在空气中的粉尘——特别是直径在10微米以下的可吸入粉尘颗粒进行有效的吸附,使粉尘受重力作用而沉降,从而达到抑尘作用。为业界在抑制直径10微米以下呼吸性粉尘技术应用方面的提供又一新方案,综合经济和技术指标达到同类抑尘装置国内先进水平。实践证明,粉尘可以通过水雾被粘结而聚结增大,但那些最细小的粉尘只有当水滴很小(如水雾)时才会聚结成团。如果水雾颗粒直径大于粉尘颗粒,那么粉尘仅仅跟随水雾颗粒周围的气流运动,水雾颗粒和粉尘颗粒接触很少或者根本没有接触从而达不到水雾抑尘作用。如果水雾颗粒和粉尘颗粒大小接近,粉尘颗粒随气流运动时与水雾颗粒碰撞、接触而粘结在一起。水雾颗粒越小,聚结的可能性越大,随着聚结的粉尘团变大,从而很容易降落。水雾对粉尘的“过滤”作用就这样形成了。

中本信AI智能云雾--新型喷雾抑尘降霾系统是在引进国外先进技术的基础上,针对中国国情和中国城镇、工矿、科研场所的特殊工况,通过学习和创新,推出的具有行业领先的系统产品。该机型创造性地把干雾、雾炮、喷淋抑尘结合在一起,优化在一个系统中,从喷嘴到最远端形成小于50μm的雾帘,0—360度可调旋转,其采用智能云无线控制系统,购置成本和使用成本更低,节水性佳,抑尘效果更加明显。中本信AI智能云雾抑尘装置采用模块化设计技术。由中本信AI智能云雾抑尘主机、AI智能云雾雾化分站、专用连接管线自动控制单元等组成。

1、中本信AI智能云雾---新雾桩的特点

★ 采用 AI智能云 无线智能控制,轻触手机即可完成,可与粉尘检测联动;

★ 耗水量小,单个站点用水量仅为45L/min;适用于城市道路、广场、小区。更适用于工矿企业情况其物料湿度增加重量比0.2%-0.5%,物料(煤)无热值损失,无二次污染;

★ 较高性价比:设备投入少,运行、维护费用低;

★ 占地面积小,操作方便;

★ 适用于无组织排放,各种场所、空间的污染源均可使用;

★ 在污染的源头——起尘点进行喷雾抑尘降霾治理;

★ 抑尘效率高,针对25μm以下可吸入性粉尘治理效果高达96%;

★ 水雾颗粒为3~50μm,在抑尘点形成浓而密的雾团;

★ 大大降低粉尘爆炸几率,可以减少消防设备投入;

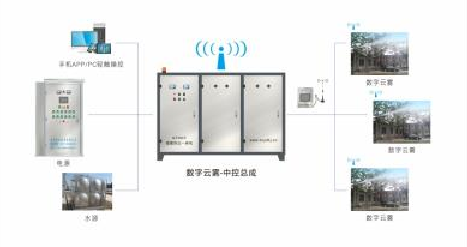

2、系统构成(AI 智能1.0版)

设备介绍为通用性,具体配置及选型依现场为准

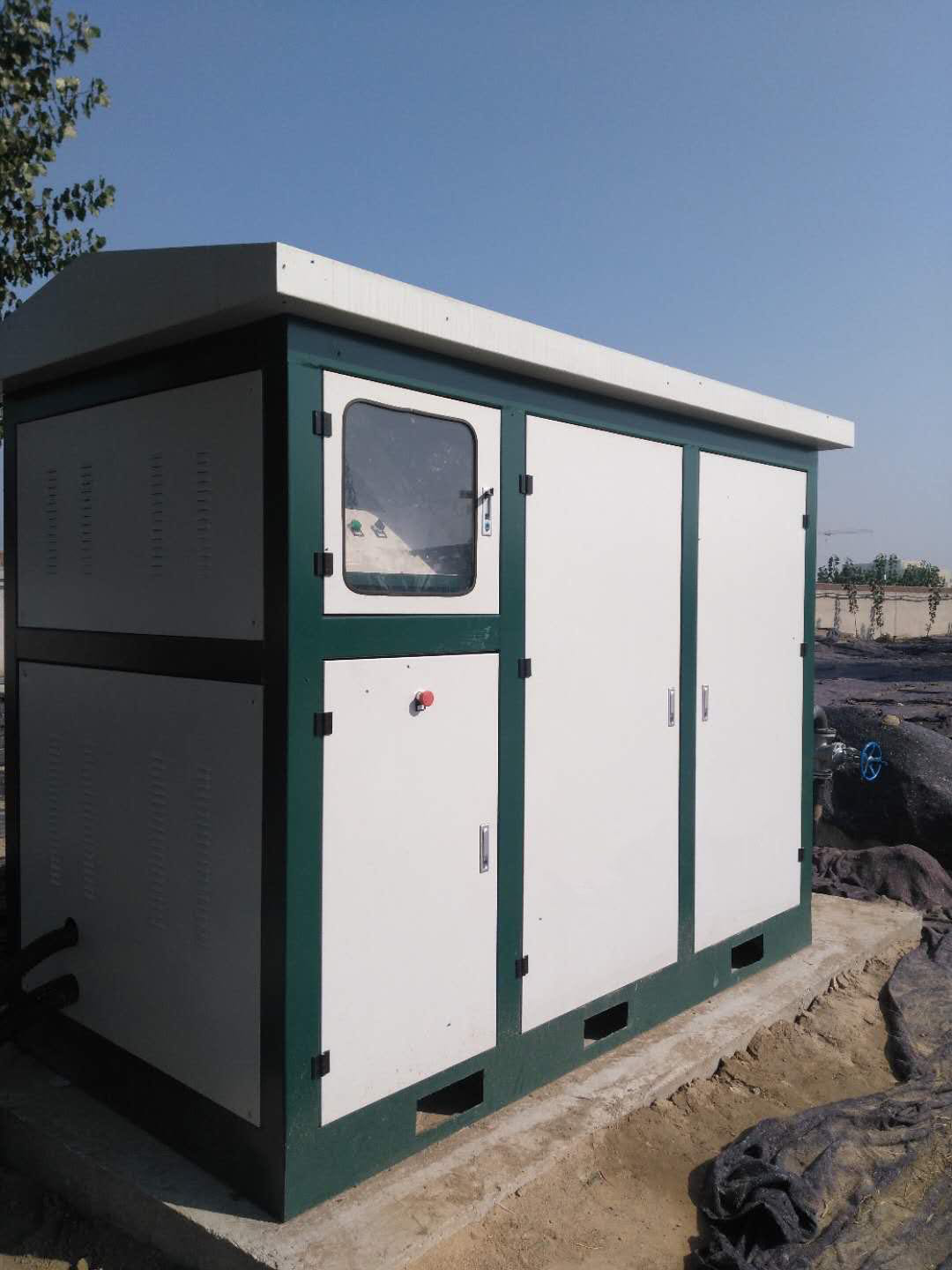

2.1主机系统

集供水系统、电气系统和控制系统为一体。

集成各种传感器、阀体、仪表等。其中电控系统集合了PLC、变频器、保护电路、继电器以及与它们相关的元器件。

为用户提供自动、手动、手机远程等多种操作模式,在自动操作模式时,可自动接收远程触发信号启动或停止喷雾、洒;在手动模式,操作人员可以按压操作按钮启动或停止喷雾。

其可以把系统中的水压、 水流量、喷雾周期和泄水时间进行控制、调整及设定,保证系统的最佳工作状态。

可以接收现场设备发送的各种信号,如:粉尘仪、皮带运行信号、皮带料流信号、雷达到位信号等。经过系统PLC的逻辑运算控制输出,实现喷雾抑尘系统的工作。

其采用喷塑或不锈钢箱体,较高的防护等级,室外室内均可使用。

主机参数


序号

参数项目

参数指标

1

型号

ZBX YW AI-16-1

2

最大射程/有效射程D(m)

  50/24M

3

有效覆盖面积(m2

5000(m2)

4

总功率(kW

7-75KW

5

供电电源

接驳AC380V

6

耗水量(L/MIN/站

约30L/MIN/站

7

分站喷头数量(个)

现场定

8

水雾颗粒直径(µm)

10-150(µm)

9

水平旋转角度(电动)

180、360°

10

控制方式

遥控/自动/远程、智能互联扩展

11

防护等级(电机)

IP 55

12

使用环境温度(

-5/50

13

水管接口形式与口径

DN 50、80、100 速接或法兰

14

自重(kg)

2T

15

外形尺寸(mm)

约(L2600×W1400×H2300)MM

16

配套高压泵型号,参数

CDL/SDL

17

配套控制装置(含变频器、PLC、自动保护)型号,参数

变频器、西门子PLC

18

遥控器

YD-100SL

19

水进/出口

多路/DN50、25

20

总量(台)

1套主控/6套分控

21

形式

固定分布式

22

水泵(不锈钢轻型多级)

NYP 南元泵业

22

泵前压力Mpa

0.3

23

泵后工作压力Mpa

2.5-4

3AI智能云雾雾化分站

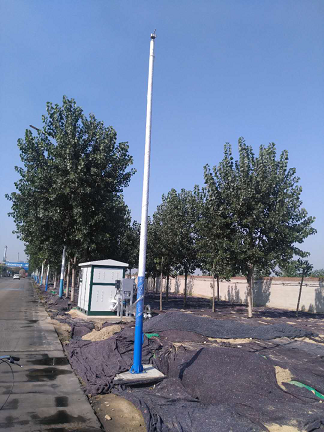

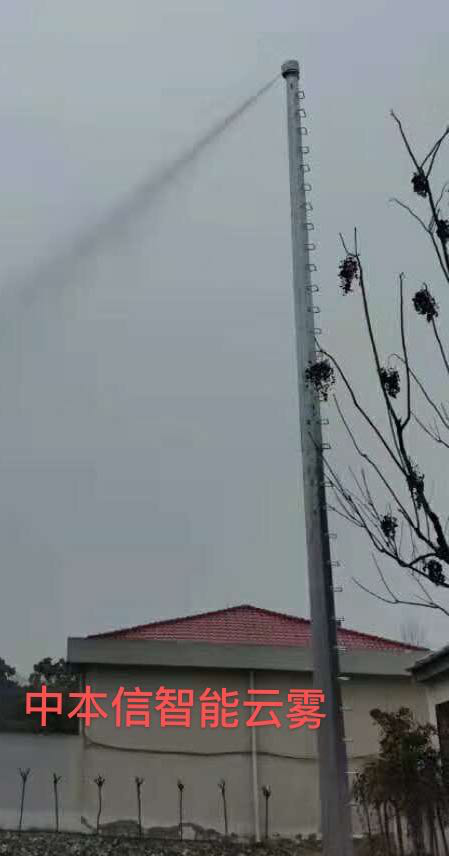

AI智能云雾雾化分站,是云雾系统的终端执行单元,集成了镀锌或烤漆高强度立杆,不锈钢喷头、不锈钢旋转底座,高压分水管道、高压阀门等。


二、烤漆、镀锌立杆

热镀锌后烤漆平整光滑,均匀连续,无出现露底、脱落、起泡等现象。

漆膜颜色无明显色差。漆膜附着力划格法100%无脱落。漆膜硬度:HB铅笔。



立杆应参数:

1、高6 8 10米:

材质:碳钢镀锌

高度:10米

壁厚:5mm

重量:约150KG

地脚连接方式:法兰 螺栓

2、高20 25米:

材质:碳钢镀锌

高度:20 25米

壁厚:7mm

重量:约950KG

地脚连接方式:法兰 螺栓

3、高35米:

材质:碳钢镀锌

高度:35米

壁厚:8mm

重量:约1500KG

地脚连接方式:法兰 螺栓



4、防雷接地设计

本项目8米高度立杆遵守《建筑防雷设计规范》GB50057的规定和要求。

立杆及起接地装置与周边装置间距离不小于3米,

立杆顶部设避雷针,高度不低于1米。

避雷针不对喷头喷雾造成影响,从而使除尘效果下降。

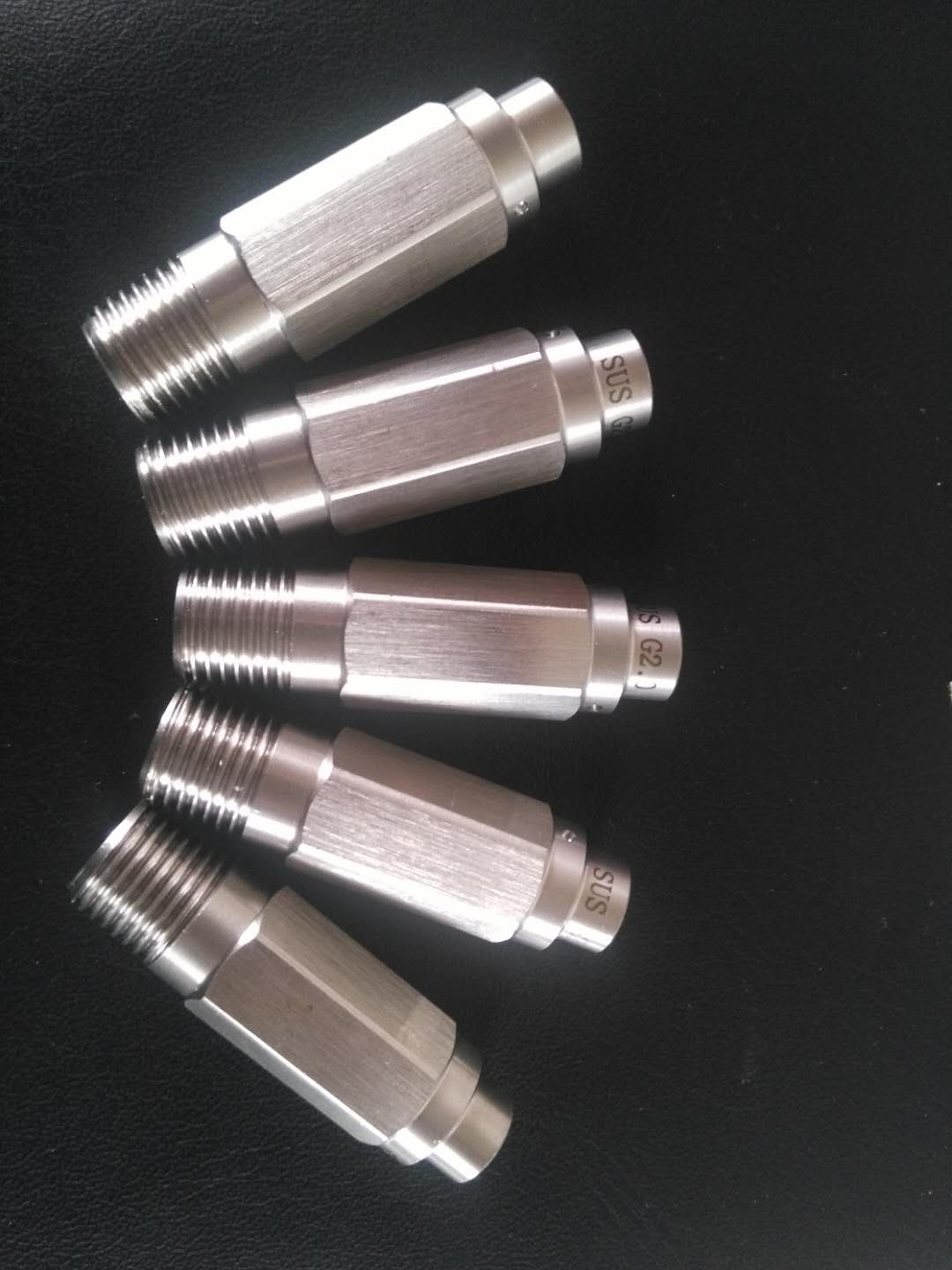

三、中本信云雾喷嘴

具有独特设计的不锈钢喷嘴:

中本信云雾喷嘴,选用进口技术的高性能,其技术先进、成熟、可靠,产品质量优良、各项能耗指标均处于国际领先水平,并能满足大气抑尘喷洒作业各方面的要求。具有以下主要特点:

1、 射程远,喷洒均匀

其体内独特的膛线设计,使喷嘴的射程更远、更均匀,喷洒喷嘴的在0.630Mpa的工作压力下,喷枪射程可达数十米;喷洒均匀,更近完美的无“灯下黑”设计。其射程在0米处至最远半径内几无喷洒死角,在喷洒场地形成“下小雨雾”的效果;

2、材质工艺优良,使用寿命更长

整套喷嘴为耐腐蚀SUS不锈钢棒材加工而成,水雾颗粒在100微米以下具备自净功能。独特的喷嘴的结构更坚固;工作稳定性更好; 防腐性能好;外观造型美观;寿命长并免维护;



四、专用连接管线、电伴热系统

AI智能云雾系统采用钢编橡胶管道,业界独特的自动泄水功能,冬季更省心。在裸露在外的部分采用电伴热加电伴热系统。

电伴热系统分布在系统的关键部位,当环境温度低于+5℃时启动。

当温度低于5℃时,为防止冬季管道冻结,对上述敷设的管道等采用电加热系统,外面再包裹保温性能好的保温材料。伴热带采用220V/50Hz,自限温。

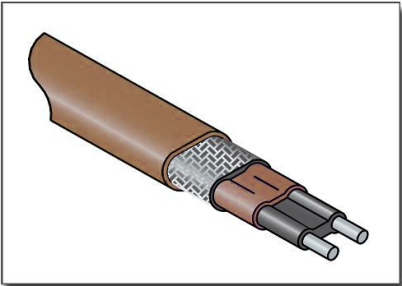

电伴热带分为恒功率(适用于功率需要较大、温度较高的加热场合)和自控温电伴热带(能随被加热体系的温度变化自动调节输出功率,自动限制加热的温度)两种。根据实际情况拟选用自控温电伴热带。自控温电伴热带是一种电热功率随系统温度自调的带状限温伴热器。即电缆本身具有自动限温,并随着被加热体系的温度变化能自动调整发热功率的功能,以保证工作体系始终稳定在设定的最佳操作温区正常运行。 AC220V伴热带(自控温电伴热带)技术指标

1、工作电压:AC220V;

2、标准颜色:黑色、灰色、棕色;

3、温度范围:最高维持温度65;最高表面温度:70±5;最高承受温度:改良性聚烯烃105、阻燃聚烯烃135 ;含氟聚烯烃180、全氟材料205

4、施工温度:最低:-60

5、热稳定性:由1099间来回循环300次后,电伴热带发热量维持在90%以上;

6、弯曲半径:20室温时为25.4mm;-30低温时为35.0mm;

7、绝缘电阻:伴热带长度100m,环境温度75时,用2500VDC摇表摇试1分钟,绝缘电阻(导经与屏蔽间)最小值为1200MΩ
